2017년 7월 8일 토요일

재료 구입처 : http://www.diyjoa.kr

1. 6 LED 확산형 볼록랜즈 바 (쿨화이트) x 10 개 : 개당 500원
2. LED SMPS (컨버터) 38V 55W (4CH 전류조절VR) 1개 : 4000원
3. 전용 리모컨 : 5000원
4. 전용 IR 센서 : 2500원
5. 하네스 4핀 케이블 x 4개 : 개당 150원

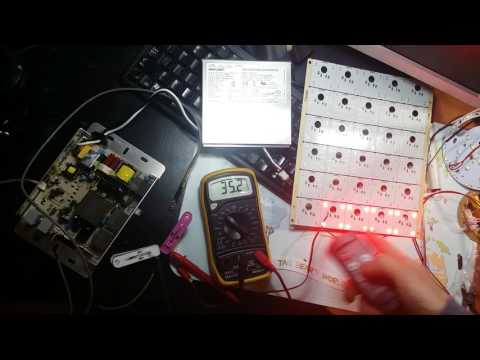

대략적인 제품 구성에 대해 설명한 영상입니다.



LED TV에 사용되는 확산형 LED 백라이트입니다. 조명의 초점이 애매해서, 단점이라면 어떤 사물을 집중해서 밝혀 주지는 못합니다.
작동 전압은 21.5V입니다. smps의 사양에 맞도록 2개를 직렬로 연결하여  43V정도가 됩니다. smps의 디밍기능을 이용하면 7단계의 디밍으로 최저 33.8V 0.04A, 최대 41.3V 0.38A가 됩니다. 매우 안정적입니다.

일단 플라스틱 잭부분을 위와 같이 납땜으로 쇼트를 해줍니다.

양극과 음극에 맞게 전선을 땜질해 줍니다.

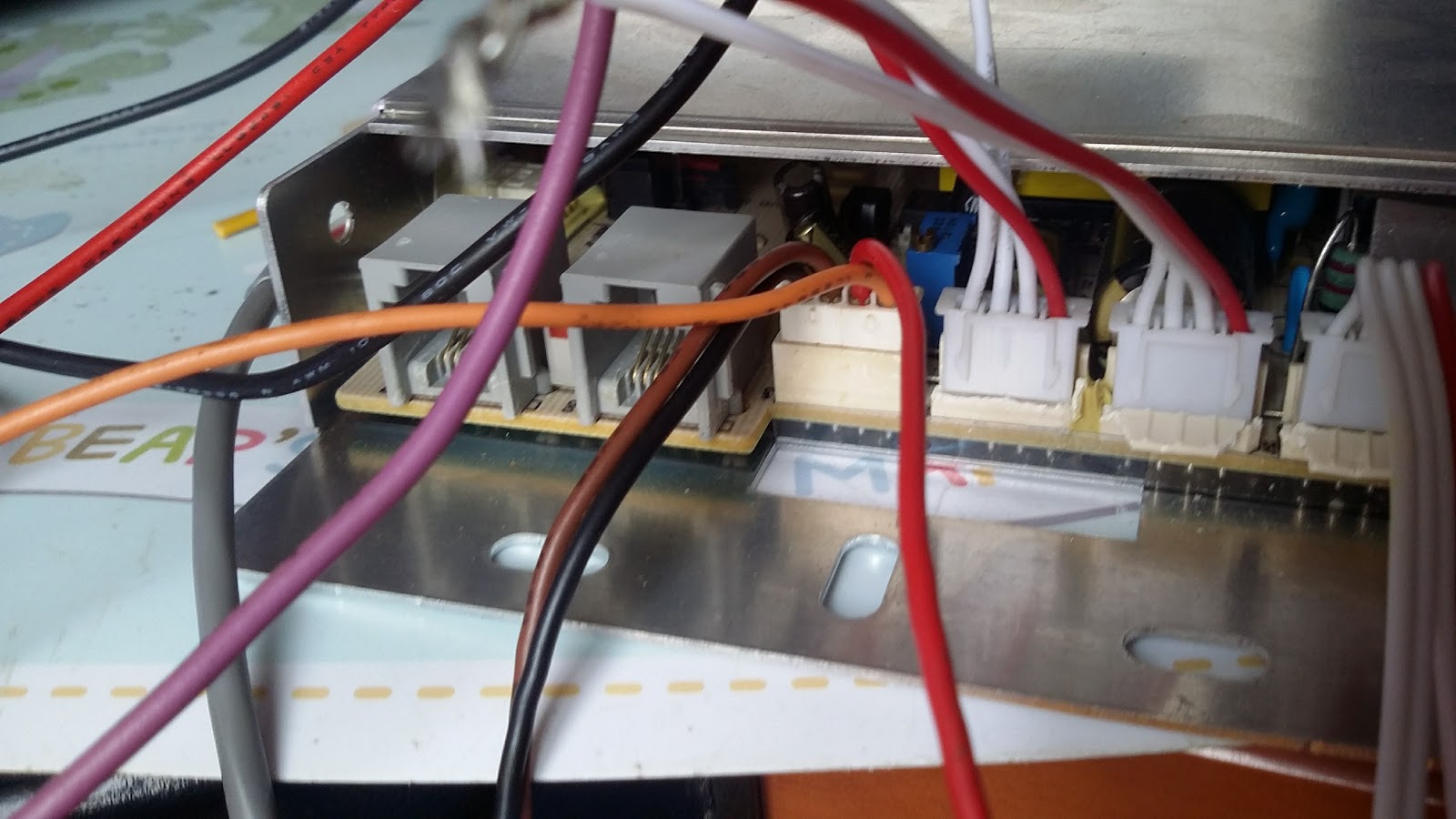

새로 구입한 3개의 하네스 케이블의 잭의 모양을 제대로 확인하지 못했습니다. 그래서 아래 사진과 같이 정상적인 케이블 이외의 것은 모조리 한 부분을 니퍼로 뜯어 내고 꼽았습니다.



위 사진에서는 8개의 LED 바를 이용했습니다. 4개의 체널로 2개를 한 묶음으로 구성했습니다.


이렇게 라인을 정리합니다. 최종적으로는 10개의 LED 바를 사용하기 위해 4개의 체널을 그냥 병렬로 묶어버렸습니다.

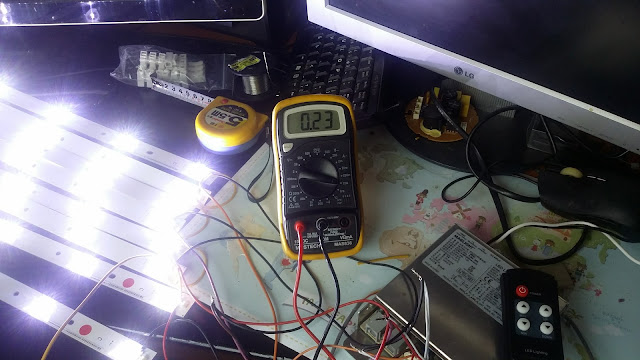

아래의 사진에 찍힌 수치는 리모컨으로 디밍을 했을 때 표시된 암페어입니다.
0.05 에서 0.31까지 찍힙니다. smps는 각 채널당 0.25가 최대입니다. 따라서 0.31 이상이 되도록 이미 smps를 분해하여 가변저항을 시계방향으로 돌려주어 출력을 높혀놨습니다.


smps의 채널 출력을 가변저항으로 많이 높혀주었을 때, 디밍으로 최대 밝기로 맞추면 최대전압이 41.3V에 0.38A로 15.7W가 됩니다. 총 4개의 채널이기에 전체 소비전력은 약 63W가 됩니다. 최종적으로는 안전성을 위해 최대 출력을 조금 낮추었습니다.

smps 의 디밍 전압이 36V에서 최대 50V대까지 되는 것을 확인했습니다. LED 모듈중에 이 전압대에 맞는 제품이 드물어서 고민을 많이 했습니다. 다행히 발열도 적당한 수준이고 밝기도 무난합니다.





아래의 글은 smps의 스펙에 대해 이전에 작성했던 것입니다.
참고 바랍니다.


Posted at 2017-05-16 07:57:10
제조사 사이트 : http://www.cntechkorea.com/index/view.php?GroupsID=02&GsubID=08
영문 사이트 : http://www.luxtern.com/html/main/main.php

위 두 사이트의 회사 정보는 차이가 좀 있습니다. 전화번호와 주소가 상이합니다. 한글 싸이트는 2012년경부터 관리를 안 하는 것 같습니다.



**** 이 글은 차후 오류가 발견되면 수정할 예정입니다. 참고 정도로만  봐주세요. *****



* 제품 스팩 : http://www.cntechkorea.com/index/view2.php?GroupsID=02&GsubID=08&no=88

다이소에서 판매중인 ML7550-V1.1 은 다행히 같은 라인중 최상급 모델인 것 같습니다.

오늘 9시 30분 되면 직접 회사에 전화해서 부속품을 개인에게 판매하는지 물어봐야 겠습니다. 배보다 배꼽이 커질 것 같습니다.


* ML7550-V1.1 의 부속품과 함께 조합할 다이소 상품들

121칩 LED 리폼 22W 원형모듈 메탈 PCB (주광색) 4개 구입 ( 사용전압이 38V 이상이며 22W라서 호환이 되는지는 아직 모르겠습니다. 제가 뭔가 착각하고 있는 것이 아닌지 꼭 지적해주시기 바립니다. 그리고 좋은 LED 모듈있다면 댓글로 추천해 주시기 바랍니다.)



Specification
ModelRated PowerInputPFOUTPUTEFFYWithstandIsolationTHDDimmingApprovals
ML7550-V140~75 W100-240Vac
47~63 Hz
>0.940-48Vdc
0.8~1.4 A
>80%3 KV
(I/P to O/P)
> 100MΩ
@500VDC)
<25%IR RemoteUL, CE, PSE, KS
ML7550-V1C1-10CE, PSE, KS
ML7550-V1E36-48VdcNone

스팩에서 디밍 지원과 인증 차이가 있습니다.





ML7550-V1  (50/55/60/65/70W) Dimmable & Networking


* 부속품 필수 4종 : 컨트롤 박스, 리모컨, 리모컨 수신기, 네크워크 케이블


* 열심히 장문의 글을 적었는데... 뭔가 오류가 나서 글이 날라갔네요. 다시 적으려하니 엄두도 안 나고 저작권 문제도 있을 것 같아서 링크로 대체합니다.


http://www.luxtern.com/html/product/product.php?pc_num=010501

위의 사이트를 참고하세요.


부자되세요2017-05-16 13:14:07-
활용이 쉽지는 않겠내요.. ㅋㅋ

2017-05-16 14:20:40-
관리자
화이팅 이십니다!! ^ ^
일본어선생2017-05-16 16:30:57x
방금 서비스센터에 전화해서 잡다한 것 다
물어봤습니다. 상당히 친절하더군요. 리모컨과 ir센서만 주문했습니다. 각각 5000원, 2500원입니다. MACBUS는 14000원이며 통신 케이블은 4000원입니다.
일본어선생2017-05-16 16:38:27x
리모컨을 사용해야 하기에 컨버터의 대기전력을 물어봤으나 그에 대해서는 답을 못
하더군요. 메인 전원이 나가면 밝기 맥스 값으로 리셋됩니다. MACBUS와 연계하면 메모리에 값이 저장된다고 합니다.
일본어선생2017-05-16 16:48:02x
4개의 체널을 병렬로 묶어 출력을 높일 수 있다고하니 55w LED 모듈 하나도 사용할 수 있습니다.

하나의 리모컨으로 IR센서가 연결된 ML7550 이라면 모두 컨트롤 할 수 있습니다. 그래서 저는 IR센서만 하나 더 구입했습니다.
